Detalhes do produto:
Condições de Pagamento e Envio:
|
| Teoria: | Bomba de fluxo axial | Fluxo: | 500-13000m3/h |
|---|---|---|---|
| Cabeça: | 2-8m | Pressão: | Baixa pressão |
| tensão: | 380V/Customized | cor: | Personalizado |
| Matéria: | Grande fluxo | nome: | Bomba do cotovelo da hélice |
| Realçar: | axial flow propeller pumps,axial flow centrifugal pump |
||

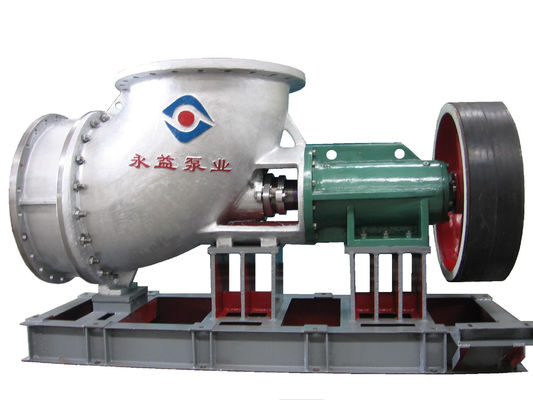

Bomba de fluxo axial horizontal química, forçada - fase de bomba de circulação única
Parâmetro técnico
bomba de fluxo axial horizontal das ZW-séries
| Não. | Modelo |
Fluxo m3/h |
Cabeça m |
Velocidade de gerencio r/min |
Poder do motor Quilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |

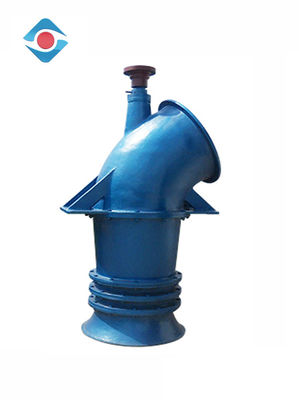

bomba de fluxo axial vertical das ZL-séries
| Não. | Modelo |
Fluxo m3/h |
Cabeça m |
Velocidade de gerencio r/min |
Poder do motor Quilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |
Escala da especificação
| Modelo: bomba axial horizontal das ZW-séries |
| Tamanho da descarga: 300mm~1300mm |
| Tamanho da entrada: 300mm~1300mm |
| Capacidade: ³ /h de 800~13000m |
| Cabeça: 2~8m |
| Eficiência máxima: 73% |
| NPSH: 0m~1m |
| Tamanho de partícula máximo permitido: 20 milímetros |
| Tipo do selo: selo mecânico/selo dinâmico/selo de embalagem |
Estrutura
| 1 | Porca do impulsor | 8 | Sala de embalagem | 15 | acoplamento | 22 | selo do óleo da estrutura | 29 | enchimento |
| 2 | Tampa de selagem | 9 | Base do rolamento | 16 | acoplamento | 23 | Abaixe o carregamento da tampa superior | 30 | Tampa de selagem |
| 3 | junção | 10 | selo do óleo da estrutura | 17 | motor | 24 | Abaixe o carregamento de uma mais baixa tampa | 31 | impulsor |
| 4 | bainha | 11 | abaixe o rolamento | 18 | Porca redonda | 25 | Tampa de embalagem | ||
| 5 | eixo | 12 | base | 19 | tampa superior do rolamento | 26 | bocal | ||
| 6 | luva | 13 | Base do motor | 20 | rolamento superior | 27 | Anel do selo de água | ||
| 7 | Corpo de bomba | 14 | Ponteiro do óleo | 21 | Caso do rolamento | 28 | Tampa da bomba |
Características
◆ com eficiência elevada e bom desempenho da anti-cavitação, é usada em transportar o líquido de alta temperatura sem partículas contínuas.
O ◆ que o grau resistente à corrosão é dependido do material das peças, temperatura do meio da transmissão é ~+120℃.

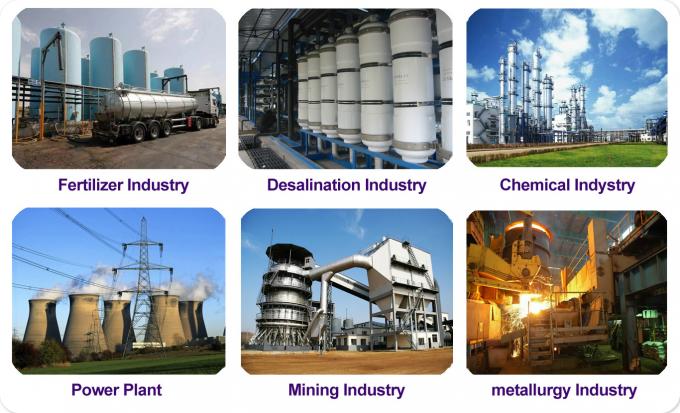

Aplicação
1, indústria química;
2, indústria da fibra sintética;
3, indústria de tingidura;
4, indústria da fabricação de papel;
5, indústria da construção civil;
6, indústrias plásticas e de borracha;
Serviço
coordenador e trabalhadores do *Professional
*Enquiry será respondido dentro de 8 horários laborais
caso de madeira da exportação livre da fumigação do *Standard
OEM ou ODM do *Support
