Detalhes do produto:
Condições de Pagamento e Envio:
|
| Max Flow: | 13000m3/h | Cabeça máxima: | 8m |
|---|---|---|---|
| DN: | 300-1100mm | Structure: | Single-stage Pump |
| Certificação: | ISO9001 | Material: | Cast iron or stainless steel |
| Realçar: | axial flow propeller pumps,horizontal axial flow propeller pump |
||

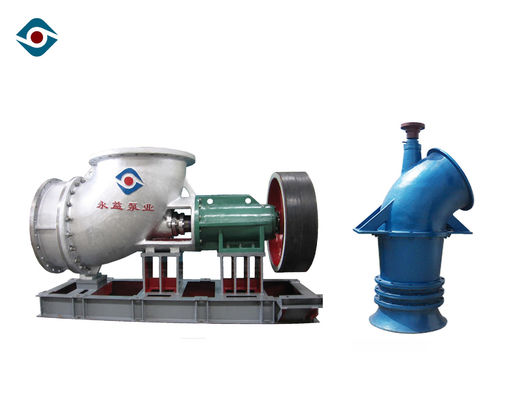

Bomba de hélice de grande volume com a bomba a escoamento axial/do Misturado-fluxo motor para a irrigação
Breve introdução
Há três o tipo s de bomba centrífuga, incluindo o fluxo axial, o fluxo misturado e o fluxo radial. O princípio de funcionamento axial da bomba é que o líquido está empurrado um sentido paralelo ao eixo do impulsor no curso do seu corre através da bomba, não muda seus lugar radiais. As bombas de fluxo axial são caracterizadas pelos caudais os mais altos e pela mais baixa cabeça.
Parâmetro técnico
bomba de fluxo axial horizontal das ZW-séries
| Não. | Modelo |
Fluxo m3/h |
Cabeça m |
Velocidade de gerencio r/min |
Poder do motor Quilowatt |
| 1 | ZW300 | 800-1000 | 2-8 | 600-1450 | 40-50 |
| 2 | ZW350 | 800-1200 | 2-6 | 600-1450 | 40-55 |
| 3 | ZW400 | 1000-2000 | 2-8 | 600-1000 | 45-60 |
| 4 | ZW500 | 1500-3200 | 2-7 | 570-980 | 50-65 |
| 5 | ZW600 | 2000-3500 | 2-7 | 300-750 | 50-65 |
| 6 | ZW700 | 3000-6000 | 2-7 | 300-600 | 60-70 |
| 7 | ZW760 | 4000-7600 | 2-6 | 300-600 | 60-70 |
| 8 | ZW820 | 5000-9000 | 2-5 | 200-500 | 60-73 |
| 9 | ZW1100 | 8000-13000 | 2-6.5 | 200-475 | 65-75 |
bomba de fluxo axial vertical das ZL-séries
| Não. | Modelo |
Fluxo m3/h |
Cabeça m |
Velocidade de gerencio r/min |
Poder do motor Quilowatt |
| 1 | ZL300 | 500-800 | 2-8 | 600-1450 | 40-50 |
| 2 | ZL350 | 550-1000 | 2-8 | 600-1450 | 40-55 |
| 3 | Zl400 | 600-1600 | 2-8 | 600-1000 | 45-60 |
| 4 | ZL500 | 1200-2200 | 2-6 | 570-750 | 50-65 |
| 5 | ZL600 | 2000-3000 | 2-6 | 300-750 | 50-65 |
| 6 | ZL700 | 3000-6000 | 1-5 | 300-600 | 60-70 |
| 7 | ZL800 | 5000-9000 | 1-5 | 200-500 | 60-73 |
| 8 | ZL950 | 6000-11000 | 1-4 | 200-500 | 60-77 |
| 9 | ZL1050 | 8000-12000 | 1-4 | 100-400 | 64-77 |
| 10 | ZL1300 | 9000-15000 | 1-3 | 100-300 | 65-78 |

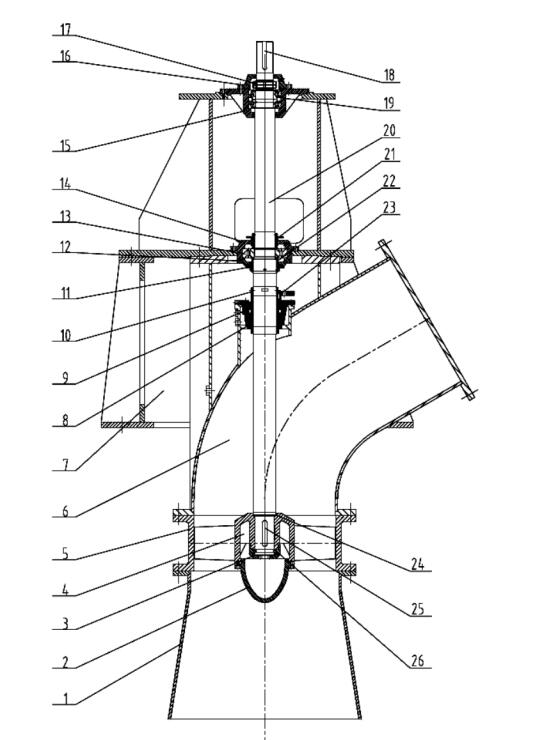

Estrutura
| 1 | Porca do impulsor | 8 | Sala de embalagem | 15 | acoplamento | 22 | selo do óleo da estrutura | 29 | enchimento |
| 2 | Tampa de selagem | 9 | Base do rolamento | 16 | acoplamento | 23 | Abaixe o carregamento da tampa superior | 30 | Tampa de selagem |
| 3 | junção | 10 | selo do óleo da estrutura | 17 | motor | 24 | Abaixe o carregamento de uma mais baixa tampa | 31 | impulsor |
| 4 | bainha | 11 | abaixe o rolamento | 18 | Porca redonda | 25 | Tampa de embalagem | ||
| 5 | eixo | 12 | base | 19 | tampa superior do rolamento | 26 | bocal | ||
| 6 | luva | 13 | Base do motor | 20 | rolamento superior | 27 | Anel do selo de água | ||
| 7 | Corpo de bomba | 14 | Ponteiro do óleo | 21 | Caso do rolamento | 28 | Tampa da bomba |
Características
1) Adotando o modelo hidráulico excelente no exterior e adotando tecnologia avançada da análise de simulação computorizada (Pro/E, CFD e outras plataformas de software), a bomba tem o desempenho excelente e confiança e estabilidade altas. Adota o apoio do pé, rotor do modilhão, estrutura hidráulica excelente, formulário avançado do selo do eixo, tipo de baixa velocidade operação, não somente a bomba corre lisamente, mas igualmente a confiança é alta. Este tipo de bomba tem a eficiência elevada, a zona da eficiência elevada e o bom desempenho da anti-cavitação.
2) Absorva inteiramente as vantagens das bombas de fluxo axial em casa e no exterior, a bomba axial das ZW-séries tem a característica da estrutura simples, da manutenção conveniente e da operação segura.
3) A seleção material do componente da sobrecarga da bomba é razoável. O material tem a vida útil longa e cumpre a desgaste-oposição e as exigências resistentes à corrosão da pasta para transportar condições diferentes dos meios.
4) O selo do eixo adota dois tipos de formulários do selo: selo de embalagem e selo mecânico, que é conveniente para que o usuário selecione o formulário apropriado do selo do eixo de acordo com a situação real.
O material escolhe
O material escolhido é uma da etapa a mais importante para produzir a bomba. O material não deve somente ser resistência durável, mas igualmente de corrosão da abrasão de resistência e baseada na condição de trabalho. Está aqui a descrição de algum material:
O ferro fundido fornece a força, a durabilidade, e a resistência de abrasão de alta elasticidade que corresponde às avaliações de alta pressão.
Os plásticos são baratos e fornecem a resistência extensiva à corrosão e ao ataque químico.
As ligas de aço e de aço inoxidável fornecem a proteção contra a corrosão do produto químico e da oxidação e têm umas forças mais de alta elasticidade do que os plásticos, correspondendo às avaliações de alta pressão.
O que é mais, nós igualmente fornecemos o outro material para que você escolha: CD4MCu, Cr30, 304, 304L, 316, 316L, 904L (UB-6), liga 20#

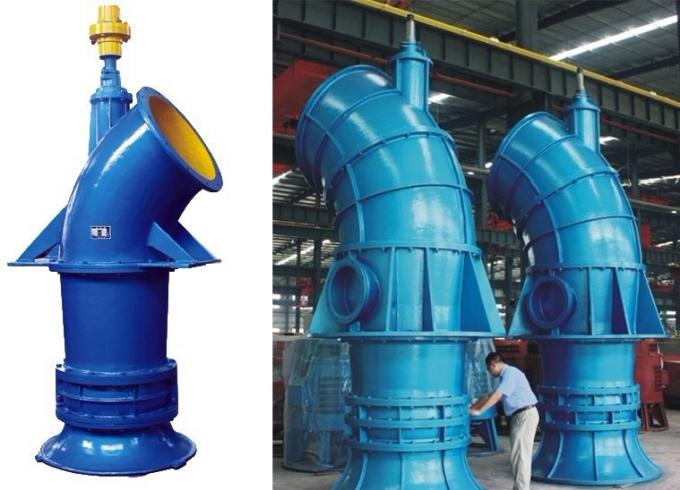

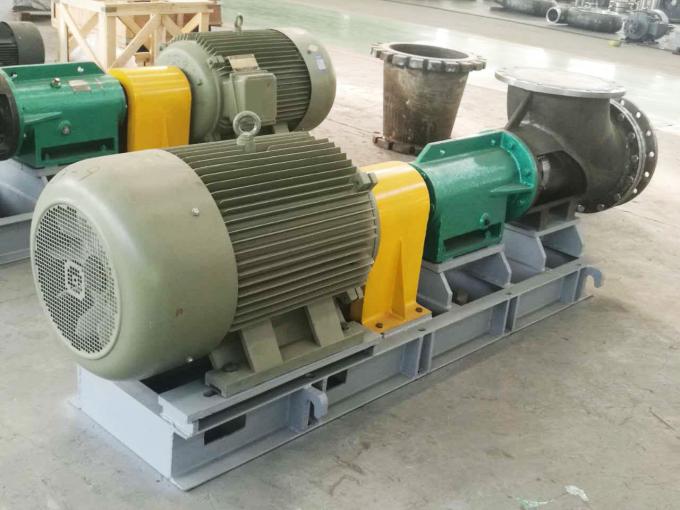

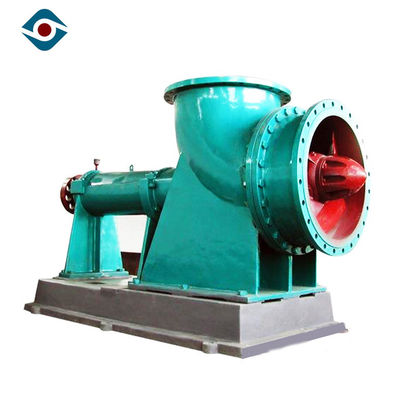

Imagem do produto
FAQ
1. Q: São você um fabricante ou a empresa comercial?
A: Nós somos um fabricante estabelecido em 1995, fabricante profissional da bomba do produto-processo e misturador da economia de energia com uma experiência de mais de 20 anos.
2. Q: Que é seu prazo de entrega?
A: A ordem do grupo será enviada dentro de 40 dias de trabalho após ter recebido o depósito.
3. Q: Que é sua política de serviço da garantia?
A: 12 meses para todos os produtos, e a garantia de alguns produtos são 24months.
4. Q: Que informação que eu preciso de oferecer para a cotação?
A: Meio: PH do __________: ______
Gravidade específica: Temperatura do _____: _______
Capacidade/fluxo: Cabeça de ________m3/h: _________m
Tensão: Frequência do ____________V: _________Hz
Poder: _____________KW
5. Q: Que é sua quantidade mínima?
A: Um grupo é-nos dado boas-vindas igualmente.
