Detalhes do produto:
Condições de Pagamento e Envio:
|
| Teoria: | Bomba de fluxo axial | Fluxo: | 500-13000m3/h |
|---|---|---|---|
| Cabeça: | 2-8m | DN: | 300-1100mm |
| tensão: | 380V/Customized | Garantia: | 1 ano |
| cor: | Personalizado | Nome do produto: | Bomba de hélice do fluxo axial |
| Destacar: | bombas de hélice do fluxo axial,bomba de hélice horizontal do fluxo axial |
||
A bomba de fluxo axial horizontal de única fase, rachou axialmente a bomba centrífuga do impulsor
Descrição do produto
Dados da especificação
|
|
Modelo: bomba axial horizontal das ZW-séries |
| Tamanho da descarga: 300mm~1300mm | |
| Tamanho da entrada: 300mm~1300mm | |
| Capacidade: ³ /h de 800~13000 m | |
| Cabeça: 2~8 m | |
| Eficiência máxima: 73% | |
| NPSH: 0m~1m | |
| Poder máximo permissível do motor: 315 quilowatts | |
| Impulsor | Tamanho de partícula máximo permitido: 20 milímetros |
| Aletas: 5/6 | Tipo do selo: selo mecânico/selo dinâmico/selo de embalagem |
| Tipo: metade fechada aberta | Peso da bomba: até 3000kg |
| Material: Metal (de acordo com condições de trabalho) | RPM: 1450 r/min |
Parâmetro técnico
bomba de fluxo axial horizontal das ZW-séries
|
Não. |
Modelo |
Fluxo m3/h |
Cabeça m |
Velocidade de gerencio r/min |
Poder do motor Quilowatt |
|
1 |
ZW300 |
800-1000 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZW350 |
800-1200 |
2-6 |
600-1450 |
40-55 |
|
3 |
ZW400 |
1000-2000 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZW500 |
1500-3200 |
2-7 |
570-980 |
50-65 |
|
5 |
ZW600 |
2000-3500 |
2-7 |
300-750 |
50-65 |
|
6 |
ZW700 |
3000-6000 |
2-7 |
300-600 |
60-70 |
|
7 |
ZW760 |
4000-7600 |
2-6 |
300-600 |
60-70 |
|
8 |
ZW820 |
5000-9000 |
2-5 |
200-500 |
60-73 |
|
9 |
ZW1100 |
8000-13000 |
2-6.5 |
200-475 |
65-75 |
bomba de fluxo axial vertical das ZL-séries
|
Não. |
Modelo |
fluxo m3/h |
Cabeça m |
Velocidade de gerencio r/min |
Poder do motor Quilowatt |
|
1 |
ZL300 |
500-800 |
2-8 |
600-1450 |
40-50 |
|
2 |
ZL350 |
550-1000 |
2-8 |
600-1450 |
40-55 |
|
3 |
Zl400 |
600-1600 |
2-8 |
600-1000 |
45-60 |
|
4 |
ZL500 |
1200-2200 |
2-6 |
570-750 |
50-65 |
|
5 |
ZL600 |
2000-3000 |
2-6 |
300-750 |
50-65 |
|
6 |
ZL700 |
3000-6000 |
1-5 |
300-600 |
60-70 |
|
7 |
ZL800 |
5000-9000 |
1-5 |
200-500 |
60-73 |
|
8 |
ZL950 |
6000-11000 |
1-4 |
200-500 |
60-77 |
|
9 |
ZL1050 |
8000-12000 |
1-4 |
100-400 |
64-77 |
|
10 |
ZL1300 |
9000-15000 |
1-3 |
100-300 |
65-78 |
Estrutura
|
1 |
Porca do impulsor |
8 |
Sala de embalagem |
15 |
acoplamento |
22 |
selo do óleo da estrutura |
29 |
enchimento |
|
2 |
Tampa de selagem |
9 |
Base do rolamento |
16 |
acoplamento |
23 |
Abaixe o carregamento da tampa superior |
30 |
tampa de selagem |
|
3 |
junção |
10 |
selo do óleo da estrutura |
17 |
motor |
24 |
Abaixe o carregamento de uma mais baixa tampa |
31 |
impulsor |
|
4 |
bainha |
11 |
abaixe o rolamento |
18 |
porca redonda |
25 |
Tampa de embalagem |
|
|
|
5 |
eixo |
12 |
base |
19 |
tampa superior do rolamento |
26 |
bocal |
|
|
|
6 |
luva |
13 |
Base do motor |
20 |
rolamento superior |
27 |
Anel do selo de água |
|
|
|
7 |
Corpo de bomba |
14 |
Ponteiro do óleo |
21 |
Caso do rolamento |
28 |
Tampa da bomba |

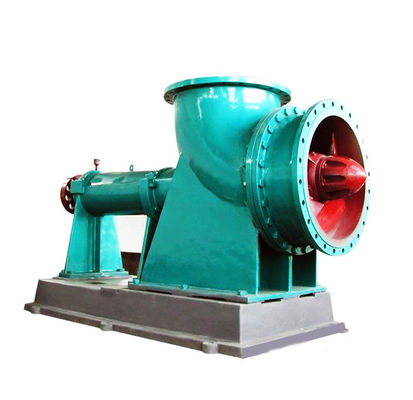

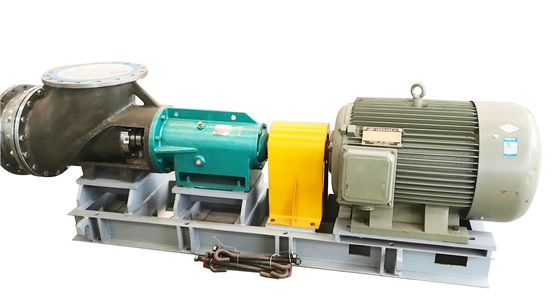

Imagem do produto
