Detalhes do produto:
Condições de Pagamento e Envio:
|
| Teoria: | Bomba Centrífuga | Fluxo: | 8-1000m3/h |
|---|---|---|---|
| Cabeça: | 15-120m | Pressão: | 1.6Mpa |
| Líquido: | Ácido e alcaloide | marca: | Yongyi de Chengdu |
| cor: | Personalizado | OEM: | Bem-vindo |
| Lubrificação: | Graxa e óleo | ||
| Realçar: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

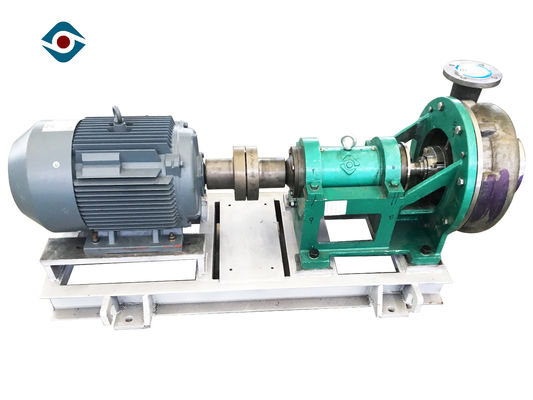

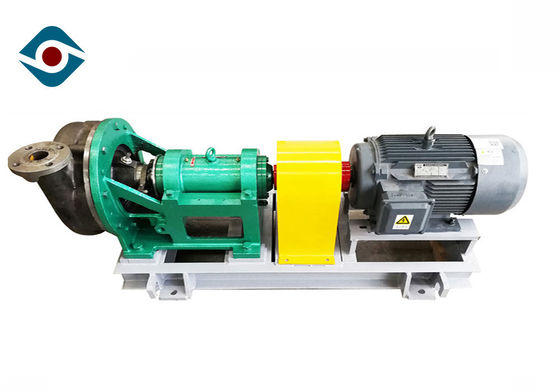

Bomba centrífuga horizontal de única fase, bomba química centrífuga elétrica
Dados técnicos
|
Modelo: bomba centrífuga das WD-séries |
Tipo do impulsor: metade fechada aberta |
| Tamanho da descarga: 40mm~200mm | Tamanho da entrada: 50mm~250mm |
| Capacidade: 8 ~ ³ /h de 800 m | Cabeça: 10 ~ 90 m |
| Eficiência máxima: 70% | Tamanho de partícula máximo permitido: 20 milímetros |
| Tipo do selo: selo mecânico/selo dinâmico/selo de embalagem | RPM: 1450 r/min |
Descrição do produto
as bombas das WD-séries são bombas centrífugas resistentes à corrosão horizontais, com canal de fluxo espaçoso do impulsor e desempenho hidráulico superior. A saia traseira do impulsor é equipada com a lâmina traseira, que pode reduzir o escapamento dos meios. A fim recuperar o desempenho da bomba quando os componentes da passagem do fluxo são vestidos e o dispositivo de ajuste corroído, axial é equipado para ajustar o espaço entre o impulsor e o corpo de bomba. Os tipos variáveis de eixo selam (incluindo o selo mecânico, o selo dinâmico + o selo de embalagem, o selo dinâmico + o K-tipo selo) são adotados para cumprir as exigências da selagem do eixo para levar meios variáveis
Estrutura
| *1 | Parafuso de travamento | *8 | Câmara vice do impulsor | 15 | Tampão de rolamento dianteiro | 22 | Bandeja de óleo | *29 | Luva |
| 2 | Gaxeta | 9 | Anel-O | *16 | Rolamento dianteiro | 23 | Porca do ajuste | 30 | Anel do selo de água |
| *3 | Porca do impulsor | *10 | Impulsor vice | 17 | Corpo do rolamento | 24 | Parafuso de ajuste | 31 | Enchimento |
| 4 | Anel-O | *11 | Câmara da embalagem | 18 | Suporte do rolamento | 25 | Suporte do corpo do rolamento | 32 | Anel-O |
| *5 | Impulsor | 12 | Anel-O | *19 | Rolamento traseiro | *26 | linha central | *33 | chaves |
| *6 | Corpo de bomba | 13 | Bocal da água da lavagem | 20 | Tampa do rolamento traseiro | 27 | Tampa do protetor | ||
| 7 | Anel-O | 14 | Água que retém a placa | 21 | Chave | 28 | Glândula de embalagem |
Características do impulsor
1) O impulsor é projetado como o impulsor aberto, o impulsor semi-aberto, o impulsor do redemoinho e o impulsor fechado.
2) O impulsor fechado é projetado porque um impulsor do largo-fluxo de acordo com o princípio de fluxo da multi-fase, que é benéfico à passagem do meio contínuo sem se obstruir
3) O impulsor é projetado com lâminas traseiras, e as lâminas da parte traseira da parte dianteira são usadas para impedir que o meio flua para trás para a entrada de bomba.
4) As lâminas são usadas para reduzir a pressão axial do escapamento e para equilibrar a força axial.
5) O impulsor é montado no eixo com um ajuste cônico para o conjunto e a desmontagem fáceis.
6) O impulsor é prendido com porca do impulsor e parafuso de travamento.
Aplicação
É amplamente utilizada no óleo de petróleo, indústria química, borracha, couro, indústria alimentar, graxa, caldeiras, construção, manutenção de estrada, farmacêutico, plásticos, borracha, matéria têxtil da fibra sintética, impressão e tingidura e outros campos industriais.
Dimensão da instalação

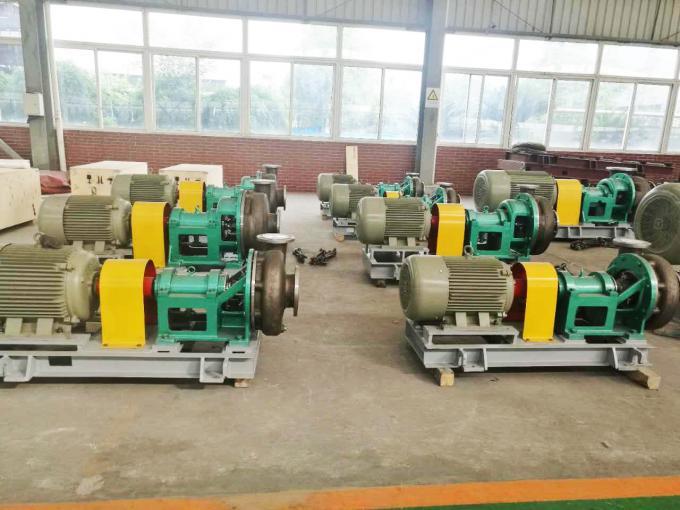

Imagem do produto
FAQ
1. Q: São você um fabricante ou a empresa comercial?
A: Nós somos um fabricante estabelecido em 1995, fabricante profissional da bomba do produto-processo e misturador da economia de energia com uma experiência de mais de 20 anos.
2. Q: Que é seu prazo de entrega?
A: A ordem do grupo será enviada dentro de 40 dias de trabalho após ter recebido o depósito.
3. Q: Que é sua política de serviço da garantia?
A: 12 meses para todos os produtos, e a garantia de alguns produtos são 24months.
4. Q: Que informação que eu preciso de oferecer para a cotação?
A: Meio: PH do __________: ______
Gravidade específica: Temperatura do _____: _______
Capacidade/fluxo: Cabeça de ________m3/h: _________m
Tensão: Frequência do ____________V: _________Hz
Poder: _____________KW
5. Q: Que é sua quantidade mínima?
A: Um grupo é-nos dado boas-vindas igualmente.
