Detalhes do produto:
Condições de Pagamento e Envio:
|
| Teoria: | Bomba Centrífuga | Fluxo máximo: | 1000m3/h |
|---|---|---|---|
| Cabeça máxima: | 120M | marca: | Yongyi de Chengdu |
| cor: | Personalizado | OEM: | Bem-vindo |
| Estrutura: | bomba da Único-fase | Combustível: | elétrico |
| Nome do produto: | Bomba centrífuga de aço inoxidável resistente de alta temperatura horizontal elétrica | ||
| Destacar: | bomba centrífuga do caso rachado horizontal,Bombas centrífugas industriais |
||
Resistente de alta temperatura horizontal de aço inoxidável bonde da bomba centrífuga
Descrição do produto
1. Bombas centrífugas resistentes à corrosão horizontais, com canal de fluxo espaçoso do impulsor e desempenho hidráulico superior.
2. a saia da parte traseira do impulsor é equipada com a lâmina traseira, que pode reduzir o escapamento dos meios.
3. Os tipos variáveis de eixo selam (incluindo o selo mecânico, o selo dinâmico + o selo de embalagem, o selo dinâmico + o K-tipo selo) são adotados para cumprir as exigências da selagem do eixo para levar meios variáveis
Característica da estrutura
Separação radial, porta traseira, volute da sução da única fase bomba centrífuga do único
Impulsor: abra o impulsor, o impulsor semi-aberto, o impulsor do redemoinho e o impulsor fechado.
O impulsor fechado é projetado porque um impulsor do largo-fluxo de acordo com o princípio de fluxo da multi-fase, que é benéfico à passagem do meio contínuo sem se obstruir
o impulsor é projetado com lâminas traseiras
as lâminas da parte traseira da parte dianteira são usadas para impedir que o meio flua para trás para a entrada de bomba
as lâminas são usadas para reduzir a pressão axial do escapamento e para equilibrar a força axial
o impulsor é montado no eixo com um ajuste cônico para o conjunto e a desmontagem fáceis
o impulsor é prendido com porca do impulsor e parafuso de travamento
Aplicação
Ácidos orgânicos e inorgánicos: ácido nítrico, ácido sulfúrico, ácido clorídrico e ácido fosfórico.
Hidróxido de sódio ou carbonato de sódio, solução alcalina etc.
Compostos orgânicos e outros matérias primas e produtos corrosivos.
Parâmetro técnico
|
modelo |
Desempenho da agua potável |
||||||
|
fluxo (m3/h) |
cabeça (m) |
velocidade (r/min) |
máximo eficiência (%) |
NPSH (NPSHr) m |
peso principal da bomba Quilograma |
componente do eixo |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1,1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1,1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1,1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1,1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1,4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1,5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1,7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1,7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1,5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1,7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2,0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2,0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2,0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1,9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2,5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2,5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2,8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3,2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3,4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3,6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3,8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4,2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4,2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4,5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5,2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6,5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6,5 |
910 |
90 |
Especificação de trabalho
Fluxo: 8-1000m3/h
Cabeça: 15-120m
Gire a velocidade:<1500rpm>
Pressão: 1.6MPa
Temperatura: - 50℃-130℃
Poder de Motoe: 5.5-315KW
Estrutura
|
*1 |
Parafuso de travamento |
*8 |
Câmara vice do impulsor |
15 |
Tampão de rolamento dianteiro |
22 |
Bandeja de óleo |
*29 |
Luva |
|
2 |
Gaxeta |
9 |
Anel-O |
*16 |
Rolamento dianteiro |
23 |
Porca do ajuste |
30 |
Anel do selo de água |
|
*3 |
Porca do impulsor |
*10 |
Impulsor vice |
17 |
Corpo do rolamento |
24 |
Parafuso de ajuste |
31 |
Enchimento |
|
4 |
Anel-O |
*11 |
Câmara da embalagem |
18 |
Suporte do rolamento |
25 |
Suporte do corpo do rolamento |
32 |
Anel-O |
|
*5 |
Impulsor |
12 |
Anel-O |
*19 |
Rolamento traseiro |
*26 |
linha central |
*33 |
chaves |
|
*6 |
Corpo de bomba |
13 |
Bocal da água da lavagem |
20 |
Tampa do rolamento traseiro |
27 |
Tampa do protetor |
|
|
|
7 |
Anel-O |
14 |
Água que retém a placa |
21 |
Chave |
28 |
Glândula de embalagem |
|

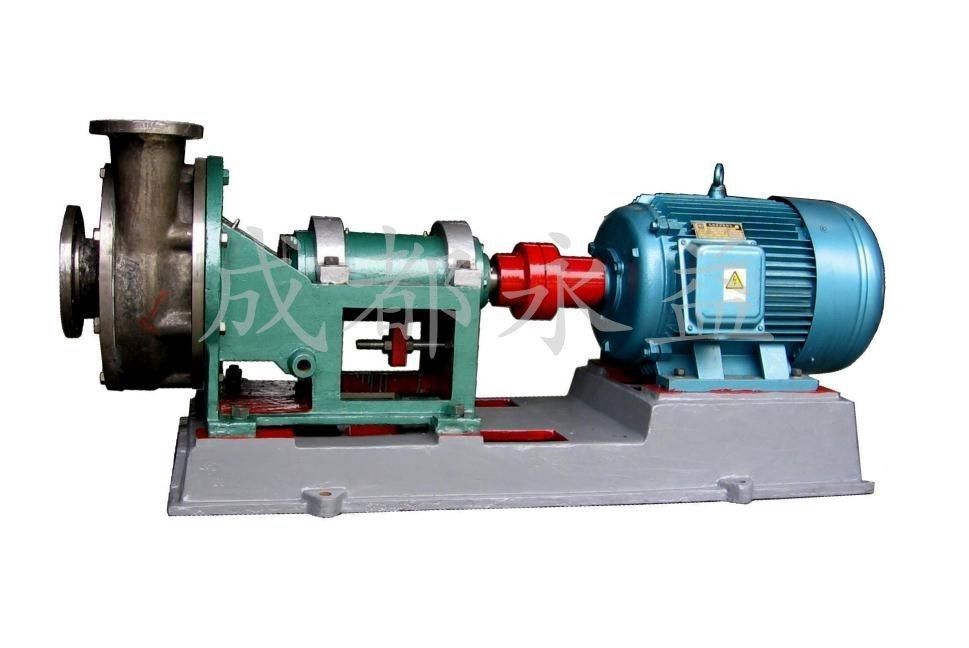

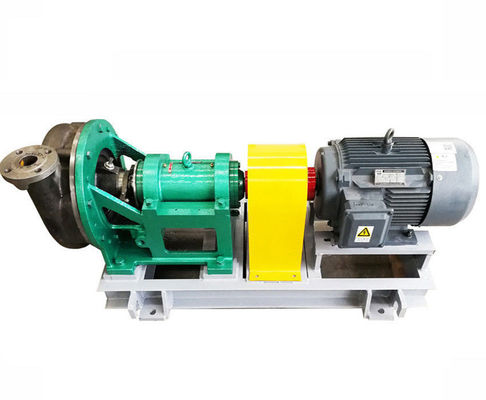

Imagem do produto
Procedimento
Embalagem e transporte
|
OEM |
Aceitável |
|
MOQ |
1 grupo |
|
Preço |
Negociável |
|
Porto |
Shanghai |
|
Pagamento |
T/T, L/C, Western Union |
|
Empacotamento |
Caso de madeira da exportação ou como o pedido do cliente |
|
Prazo de entrega |
40 dias de acordo com a quantidade da ordem |
|
Envio |
Pelo mar, pelo ar, pelo trem |
