Detalhes do produto:
Condições de Pagamento e Envio:
|
| Capacidade máxima: | 364m 3 h | Cabeça máxima: | 58M |
|---|---|---|---|
| Poder do motor: | Menos do que 160KW | cor: | Personalizado |
| tensão: | 380V/660V/1140V | Estrutura: | Bomba ereta |
| Desempenho: | bomba do desgaste | ||
| Destacar: | Bomba de água de esgoto vertical,bombas industriais da pasta |
||

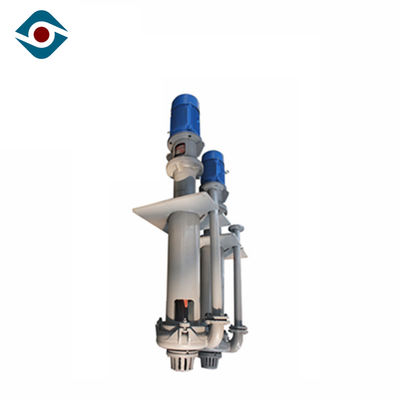

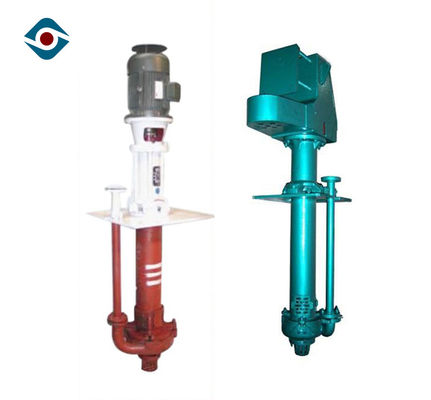

Bomba submergível centrífuga vertical da pasta, única fase da bomba vertical da turbina
Uso principal
1. Muitos tipos das minerações, tais como a mineração do ouro, mineração de cobre, extração de carvão, mineração do ferro, mineração da lata, mineração da areia, e assim por diante.
2. Muitos tipos das fábricas, tais como a fábrica da alumina, fábrica de carvão, fábrica do suger, fábrica química, fábrica do tratamento da água factory.cement e assim por diante.
3. mineral, dragagem da areia do rio, aplicação do impulsionador da areia, processamento mineral, e trabalho de secagem.
Escala do parâmetro
|
Nome |
bomba vertical da pasta das ZJL-séries |
|
Cabeça |
4 ~ 60 m |
|
Capacidade |
6 ~ ³ /h de 364m |
|
Tamanho da descarga |
40mm~200mm |
|
Tamanho da entrada |
50mm~250mm |
|
Eficiência máxima |
70% |
|
NPSH |
1.4m~3.5m |
|
Poder máximo permissível do motor |
315 quilowatts |
|
Diâmetro |
200mm~470mm |
Características do produto
|
Estrutura do modilhão |
O padrão ZJL bombeia a característica um eixo cantilevered que seja até 2400mm longos. O eixo cantilevered significa que não há nenhuma exigência da selagem do eixo e os rolamentos da extremidade da movimentação não entram o contato com nenhum produto bombeado. Isto reduz o risco de falha do rolamento e estende a vida do desgaste das bombas. |
|
|
Os componentes molhados da extremidade são fabricados do ferro branco do cromo de alta qualidade de 27% ou do aço revestido de borracha para a resistência e a vida útil excepcionais de desgaste com corrosão mínima. O projeto resistente pode bombear high-density e as pastas abraisive e as grandes passagens do impulsor permitem transferência de grandes partículas sem bloqueios em uma vasta gama de mineração, de processamento e de aplicações industriais pesadas. As opções molhadas do eixo curto da extremidade estão disponíveis para serir aplicações severas do dever. |
|
Coluna e tubulações de descarga |
A coluna e as tubulações de descarga estão disponíveis em uma escala dos materiais para serir as exigências dos operadores. As opções padrão incluem o aço suave e o aço suave alinhado borracha. As opções compostas estão disponíveis. |
|
Fonte de alimentação |
As bombas podem diretamente ser conduzidas usando os motores bondes ou movido a correia com velocidade do grupo ou operação variável da velocidade. |
Material
|
Descrição |
Material padrão |
Opções materiais |
|
Eixo |
Aço 4140 suave |
Disponível a pedido |
|
Alojamento de rolamento |
Ferro fundido |
|
|
Coluna |
Aço suave |
|
|
Filtro superior |
Borracha |
Ferro fundido |
|
Abaixe o filtro |
Ferro fundido |
|
|
Forro traseiro |
Ferro do branco de 27% Chrome |
|
|
Embalagem da bomba |
Ferro do branco de 27% Chrome |
Ferro branco alinhado borracha |
|
Impulsor |
Ferro do branco de 27% Chrome |
Borracha |
|
Tubulação de descarga |
Aço suave |
Composto alinhado borracha do aço suave |
|
Placa de adaptador |
Aço suave |
|
Estrutura
| 1 | Embalagem do Volute | 2 | apoio | 3 | Base do motor |
| 4 | Impulsor | 5 | Placa de apoio esquerda | 6 | Tubulação de descarga |
| 7 | Placa traseira do forro | 8 | Corpo do rolamento | 9 | Placa de apoio direita |
Controle da qualidade
Nós testamos o índice químico da embalagem pelo espectrómetro para cada forno. O certificado de teste materiral para as peças principais podia ser fornecido.
Nós fizemos o teste de pressão estática hydralic para cada bomba. O relatório de teste hydralic podia ser fornecido.
Para a bomba da pasta, nós apenas fazemos o teste staic do equilíbrio; Para cada bomba de API610&Chemical, nós faremos o teste do equilíbrio dinâmico. O relatório de teste do equilíbrio podia ser fornecido.
Nós faremos o teste de desempenho para cada bomba antes da entrega, nós testaremos a capacidade, a cabeça, a velocidade da bomba, a eficiência, da bomba de NPSHr, de vibração ruído e tempreture do rolamento. O relatório podia ser fornecido.
