Detalhes do produto:
Condições de Pagamento e Envio:
|
| Fluxo máximo: | 1000m3/h | Cabeça máxima: | 120M |
|---|---|---|---|
| Aparência: | Personalizado | Estrutura: | Única fase |
| tensão: | 380V | Outros nomes: | Bomba ácida |
| Destacar: | bomba química de alta pressão,bomba química elétrica |
||

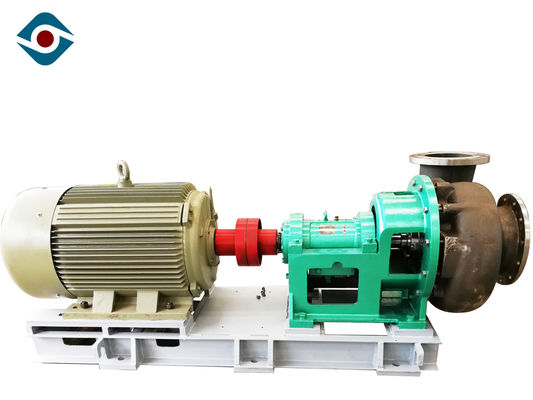

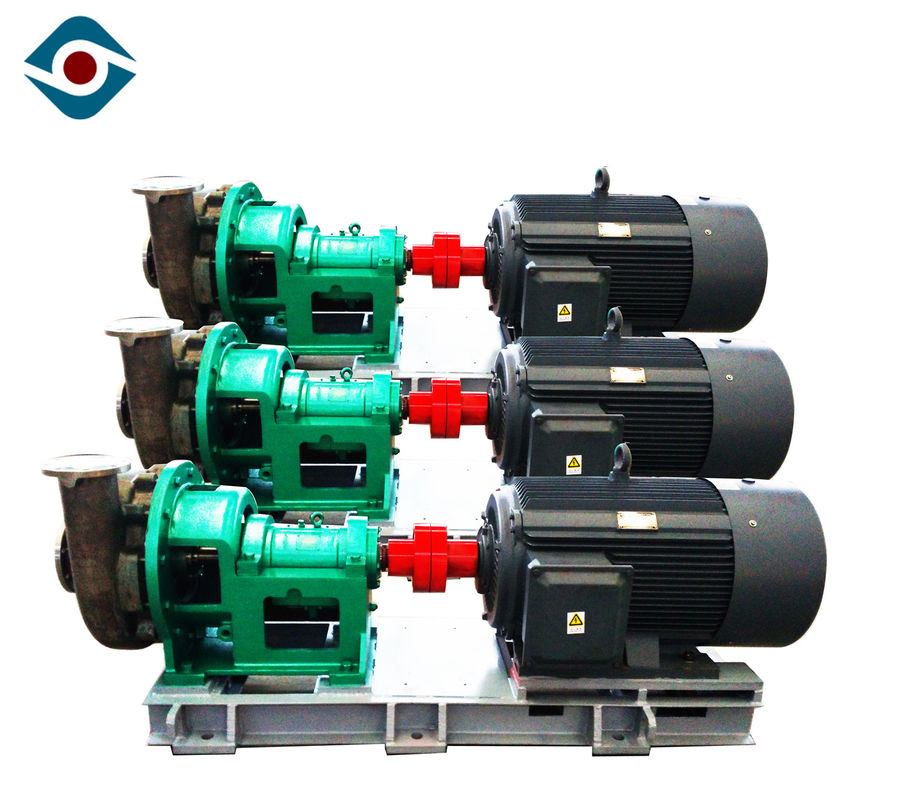

Bomba forte de aço inoxidável frente e verso do ácido sulfúrico, bomba química resistente aos ácidos
Estrutura
Única fase, única sução, tipo bomba centrífuga química do modilhão.
A estrutura montada e linha central montada do pé está disponível; Embalagem rachada radial.
Os rolamentos são peça giratória ajustável instalada no alojamento de rolamento.
Tomada da bomba em um lado da embalagem.
O selo mecânico é adotado como a selagem do eixo.
Direct acoplou-se pelo tipo acoplamentos ou acoplamentos flexíveis da garra.
Característica da bomba
Suporte do corpo do rolamento
O suporte do corpo do rolamento da bomba de WD é estrutura do quadro do ferro fundido (HT200, HT250) com suficiente rigidez e determinada absorção de choque, seu papel é apoiar o corpo de bomba e o corpo do rolamento.
Corpo do rolamento
O corpo do rolamento equipado com os rolamentos do rolamento para apoiar as forças radiais e axiais do eixo da bomba. A bomba de WD é equipada com os dois rolamentos de esferas angulares do contato da única fileira no lado do acoplamento para suportar forças axiais e radiais. Um rolamento de rolo cilíndrico da única fileira é montado no lado da bomba para suportar forças radiais. Uma água 316L que retém a placa é colocada na parte frontal da glândula do rolamento dianteiro para impedir que os meios ou o outro líquido incorporem o rolamento dianteiro.
Estrutura
| *1 | Parafuso de travamento | *8 | Câmara vice do impulsor | 15 | Tampão de rolamento dianteiro | 22 | Bandeja de óleo | *29 | Luva |
| 2 | Gaxeta | 9 | Anel-O | *16 | Rolamento dianteiro | 23 | Porca do ajuste | 30 | Anel do selo de água |
| *3 | Porca do impulsor | *10 | Impulsor vice | 17 | Corpo do rolamento | 24 | Parafuso de ajuste | 31 | Enchimento |
| 4 | Anel-O | *11 | Câmara da embalagem | 18 | Suporte do rolamento | 25 | Suporte do corpo do rolamento | 32 | Anel-O |
| *5 | Impulsor | 12 | Anel-O | *19 | Rolamento traseiro | *26 | linha central | *33 | chaves |
| *6 | Corpo de bomba | 13 | Bocal da água da lavagem | 20 | Tampa do rolamento traseiro | 27 | Tampa do protetor | ||
| 7 | Anel-O | 14 | Água que retém a placa | 21 | Chave | 28 | Glândula de embalagem |
Dimensão da instalação
Mais detalhes
