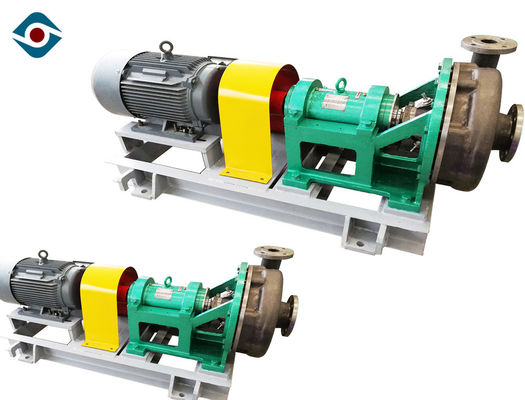

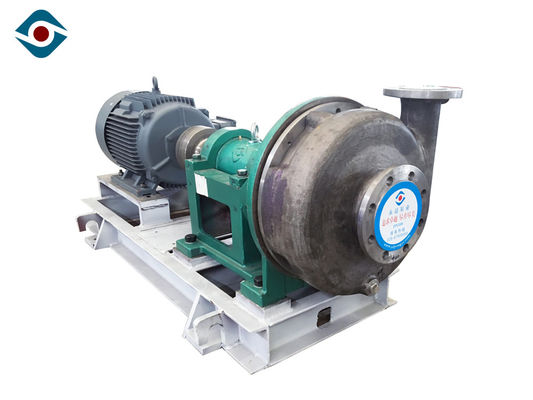

Tipo industrial única fase do modilhão da bomba do processo químico de selo mecânico

Tipo industrial única fase do modilhão da bomba do processo químico de selo mecânico

Introdução de produto

A bomba do processo químico das WD-séries pode ser projetada com um impulsor fechado, um impulsor semi-aberto ou um impulsor de roda.
A câmara de selo do eixo adota para trás a estrutura extraível, que pode acomodar todos os tipos usuais do selo mecânico.
Feche as bombas acopladas são fornecidos com os motores padrão.

O suporte do corpo do rolamento é estrutura do quadro do ferro fundido (HT200, HT250) com suficiente rigidez e determinada absorção de choque.

F33 de aço inoxidável frente e verso especial, com resistência de corrosão excelente e resistência de desgaste, é usado na peça do fluxo,

Uso

1. Sal-fazendo a bomba de circulação da força

2. Bomba de circulação da força do sulfato de sódio

3. Bomba de circulação da força do óxido de alumínio

4. Açúcar-fazendo a bomba de circulação da força

5. Bomba de circulação da força do alcaloide do cloro

6. Bomba de circulação da força do tratamento da água da MVR

Características

• A bomba centrífuga horizontal anticorrosiva e desgaste-resistente da série de WD adota a estrutura geral atual: suporte o apoio e o formulário da porta traseira, que fazem a desmontagem e a manutenção da bomba seguras e convenientes, e o custo da manutenção e do reparo são baixos.

• A bomba centrífuga horizontal anticorrosiva e desgaste-resistente da série de WD adota o projeto da estrutura modular do CAD, mais de 20 modelos, somente 5 corpos de carregamento. As partes da mesma série têm a grande permutabilidade. As flanges da entrada e da tomada das bombas de WD seguem o padrão de HG20592-2000PN16Mpa, e os padrões diferentes da flange podem ser executados de acordo com exigências de usuário.

Dados técnicos

Corpo do rolamento

O corpo do rolamento equipado com os rolamentos do rolamento para apoiar as forças radiais e axiais do eixo da bomba. A bomba de WD é equipada com os dois rolamentos de esferas angulares do contato da única fileira no lado do acoplamento para suportar forças axiais e radiais. Um rolamento de rolo cilíndrico da única fileira é montado no lado da bomba para suportar forças radiais. Uma água 316L que retém a placa é colocada na parte frontal da glândula do rolamento dianteiro para impedir que os meios ou o outro líquido incorporem o rolamento dianteiro.
