Breve introdução

• as bombas das WD-séries são bombas centrífugas resistentes à corrosão horizontais, com canal de fluxo espaçoso do impulsor e desempenho hidráulico superior.
• A saia traseira do impulsor é equipada com a lâmina traseira, que pode reduzir o escapamento dos meios.
• O dispositivo de ajuste axial é equipado para ajustar o espaço entre o impulsor e o corpo de bomba.
• Os tipos variáveis de eixo selam (incluindo o selo mecânico, o selo dinâmico + o selo de embalagem, o selo dinâmico + o K-tipo selo) são adotados para cumprir as exigências da selagem do eixo para levar meios variáveis.

Características

1. A bomba centrífuga horizontal anticorrosiva e desgaste-resistente da série de WD adota a estrutura geral atual: suporte o apoio e o formulário da porta traseira, que fazem a desmontagem e a manutenção da bomba seguras e convenientes, e o custo da manutenção e do reparo são baixos.

2. A bomba centrífuga horizontal anticorrosiva e desgaste-resistente da série de WD adota o projeto da estrutura modular do CAD, mais de 20 modelos, somente 5 corpos de carregamento. As partes da mesma série têm a grande permutabilidade. As flanges da entrada e da tomada das bombas de WD seguem o padrão de HG20592-2000PN16Mpa, e os padrões diferentes da flange podem ser executados de acordo com exigências de usuário.

3. A bomba centrífuga horizontal anticorrosiva e desgaste-resistente da série de WD adota o impulsor integral da carcaça. O corpo de bomba adota o projeto de canal largo do fluxo, que faz a bomba adaptávela às condições de trabalho e tem a bomba forte que passa a capacidade.

4. É especialmente apropriado para o índice contínuo alto, a viscosidade alta e o meio fácil da cristalização. Tem a eficiência elevada e o desempenho excelente da anti-cavitação.

Escala da especificação

Tamanho da descarga: 40mm~200mm
Tamanho da entrada: 50mm~250mm
Capacidade: 8 ~ ³ /h de 800 m
Cabeça: 10 ~ 90 m
Eficiência máxima: 70%
NPSH: 1.4m~4.5m
Tipo do selo: selo mecânico/selo dinâmico/selo de embalagem
RPM: 1450 r/min

Estrutura

Detalhes do produto

Impulsor:

Impulsor próximo: É apropriado para líquidos limpos, líquidos contém partículas contínuas finas, licores finos

Abra o impulsor: É apropriado para líquidos limpos, líquidos contém a partícula contínua fina, líquidos abrasivos, pastas e o estoque de papel até a consistência de 8%.

Selo mecânico

Selo mecânico dobro:

• baixo custo de manutenção
• nenhum escapamento, baixa perda de fricção
• nenhum corredor em necessário
• exige menos água da selagem do que a glândula
• vida útil longa

Único selo mecânico:

• baixo custo de manutenção
• nenhum escapamento, baixa perda de fricção
• nenhum corredor em necessário
• nenhum exija a água externo da selagem
• vida útil mais longa do que o selo mecânico dobro

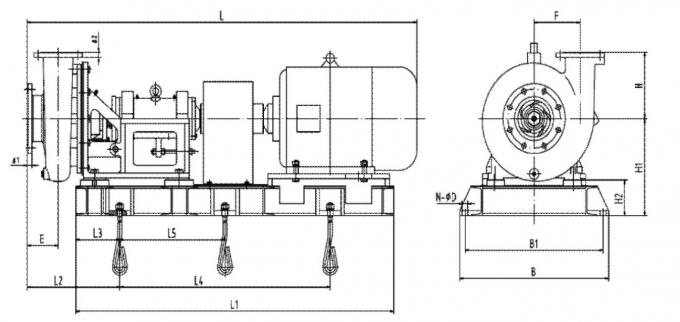

Dimensão da instalação
