Detalhes do produto:
Condições de Pagamento e Envio:
|
| Caudal: | 2000 m3/h | Levante a cabeça: | 160 m |
|---|---|---|---|
| Tipo: | Bomba da lâmina | tensão: | Mais do que 220V |
| nome: | Bomba da escorva do auto | Tipo do selo: | Selo de embalagem do selo mecânico |
| Pressão de funcionamento: | 2.5MPa | ||
| Realçar: | centrifugal chemical process pumps,chemical transfer pumps |
||

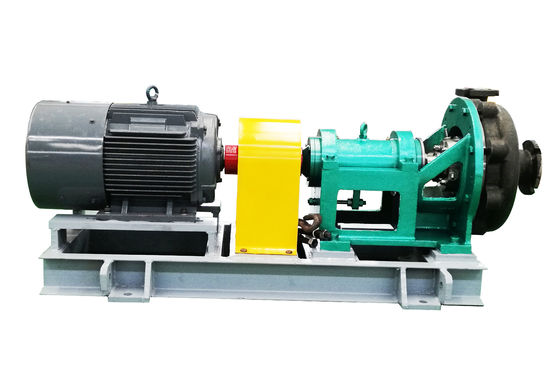

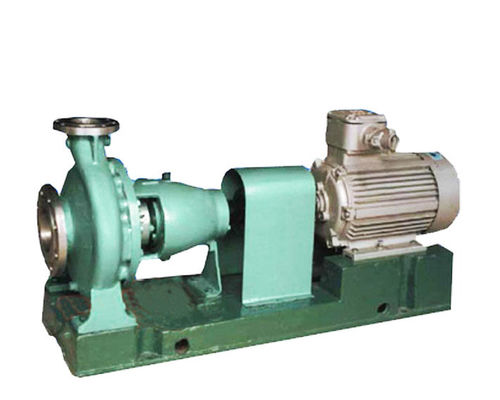

Auto resistente à corrosão de alta velocidade que apronta a bomba centrífuga para o produto químico de alta temperatura
Dados da operação
Tabela do desempenho
| Modelo | Velocidade avaliado n=2900r/min | Speedn=1450r/min avaliado | |||||||||||||
| Impulsor |
Capacidade Q (m3/h) |
Cabeça H (m) |
Densidade relativa ρ=1.00 | Densidade relativa ρ=1.84 | Impulsor |
Capacidade (m3/h) |
Cabeça H (m) | Densityρ=1.00 relativo | Densityρ=1.84 relativo | ||||||
| Poder e modelo do motor | Poder e modelo do motor | ||||||||||||||
| Quilowatt | Quilowatt | Quilowatt | Quilowatt | ||||||||||||
| YCZ80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5,5 | 132S-4 | 7,5 | 132M-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80/315 | A | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | A | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7,5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80/400 | A | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18,5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100/200 | A | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | A | 115 | 11 | 7,5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5,5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7,5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5,5 | 132S-4 | ||||
| YCZ100/250 | A | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | A | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| M | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7,5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100/315 | A | 270 | 135 | 160 | 315L1-2 | A | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18,5 | 180M-4 | 30 | 200L-4 | ||||
| M | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18,5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Característica da estrutura
Padrões ISO5199 e GB/T5656
baseado em um modelo hidráulico avançado, eficiência mais alta
versatilidade alta e escala larga da aplicação
projeto da tração-para trás: reduza a manutenção e repare custos
peças permutáveis
Flange do padrão de GB/T9113.1-2000PN2.5MPa
Detalhes
Embalagem da bomba: o projeto da caixa do volute, separação radial com pés integrados, fornece a resistência excelente às cargas do encanamento e à confiança melhorada. O projeto extraível torna possível remover o elemento de gerencio sem afetar a operação da bucha do motor.
Impulsor: Inpleller é molde do inblock. Há duas maneiras de equilibrar a força axial da bomba: quando o diâmetro nominal do impulsor é inferior ou igual a 250mm, a lâmina traseira está usada para equilibrar a força; quando o diâmetro nominal do impulsor é maior do que ou igual a 315mm, o anel de selagem e o furo do equilíbrio estão usados para equilibrar a força. A força axial residual é absorvida por um grupo de rolamentos de esferas angulares do contato.
Selo do eixo: A dimensão da cavidade do selo do eixo cumpre as exigências de vários tipos do selo do eixo. O selo de embalagem, escolhe o selo mecânico da extremidade, selo dobro da pressão, selo dobro pressureless, e o selo mecânico do cartucho pode ser usado para encontrar a necessidade dos clientes.
Aplicação
No campos dos produtos químicos, da indústria petroquímica, da metalurgia, da indústria da fibra sintética, da indústria farmacêutica, da indústria da fatura de papel, da indústria do condicionamento de ar, da indústria de açúcar, da indústria de aquecimento, da dessanilização da água do mar, e da fonte de água, CZ-série do pumpsare apropriado transportar o meio líquido neutro, o meio líquido corrosivo, o meio líquido claro e o meio do líquido que contém poucas partículas contínuas.
