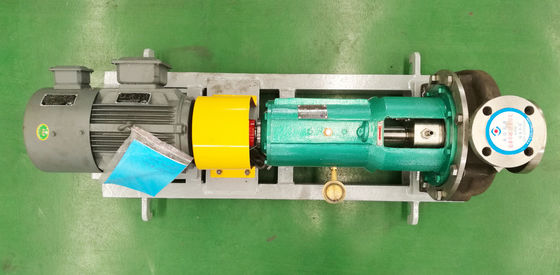

Bomba de circulação química ácida forte com o interior do forro de PTFE à prova de explosões para a irrigação

Bomba de circulação química ácida forte com o interior do forro de PTFE à prova de explosões para a irrigação

Escala de desempenho

	Modelo: bomba do processo químico das YCZ-séries
	Tamanho da descarga: 20mm ~250mm
	Tamanho da entrada: 32mm~300mm
	Capacidade: ³ /h de 4~2000m
	Cabeça: 2~160m
	Eficiência máxima: 65%
	NPSH: 0m~3.5m
	Poder máximo permissível do motor: 710 quilowatts
Impulsor	Tamanho de partícula máximo permitido: 20mm
Aletas: 5/6	Tipo do selo: selo mecânico/selo dinâmico/selo de embalagem
Tipo: fechado/meio abra	Peso da bomba: até 3000kg
Material: Metal (de acordo com condições de trabalho)	RPM: 1450r/min
Diâmetro: 200mm~470mm	Material do forro: Metal (de acordo com condições de trabalho)

Detalhes da construção

A bomba centrífuga é a bomba a mais comum na indústria química. a bomba do processo químico das YCZ-séries é bombas de grande eficacia com projeto simples e construção. Esta bomba projetada segue o standrad internacional ISO5199 e o standrad natioal GB/T5656. A eficiência é mais alta do que a outra bomba centrífuga normal e mais segura. A bomba é fácil de manter, não é necessário desmontar a tubulação da sução e da tomada durante a manutenção. A flange da sução e da descarga é fllow o padrão nacional GB/T9113.1-2000PN2.5MPa.

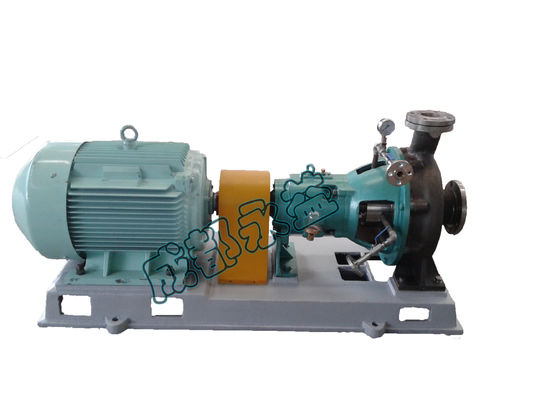

Estrutura

Características

O ♦ a bomba usa um acoplamento flexível prolongado do diafragma, assim que não é necessário desmontar a tubulação da sução e da tomada durante a manutenção. A tampa do acoplamento é equipada para garantir a segurança.

O ♦ o corpo de bomba é bomba rachada radial do volute e apoiado pela âncora.

O ♦ lá é duas maneiras de equilibrar a força axial da bomba: quando o diâmetro nominal do impulsor é inferior ou igual a 250mm, a lâmina traseira está usada para equilibrar a força; quando o diâmetro nominal do impulsor é maior do que ou igual a 315mm, o anel de selagem e o furo do equilíbrio estão usados para equilibrar a força. A força axial residual é absorvida por um grupo de rolamentos de esferas angulares do contato.

Parâmetro técnico

Aplicação

1. produtos químicos, indústria petroquímica, metalurgia, indústria da fibra sintética, indústria farmacêutica, indústria da fatura de papel, indústria do condicionamento de ar, indústria de açúcar, indústria de aquecimento, dessanilização da água do mar, e fonte de água

2. transporte o meio líquido neutro, o meio líquido corrosivo, o meio líquido claro e o meio do líquido que contém poucas partículas contínuas.
