Detalhes do produto:
Condições de Pagamento e Envio:
|
| Teoria: | Bomba Centrífuga | Fluxo: | 6 ~ ³ de 364m/h |
|---|---|---|---|
| Cabeça: | 6~58m | Materiais: | Material corrosivo da resistência |
| cor: | Personalizado | Flange: | Personalizado |
| tensão: | 380V | Aplicação: | Água de esgoto, produto químico |
| Garantia: | Um ano | ||
| Destacar: | Bomba de poço vertical,bombas industriais da pasta |
||

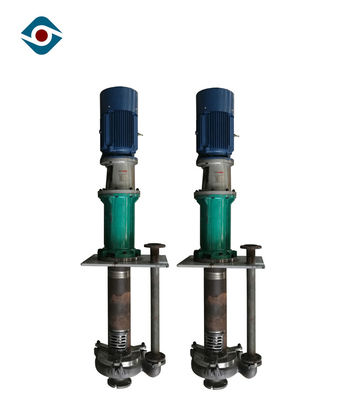

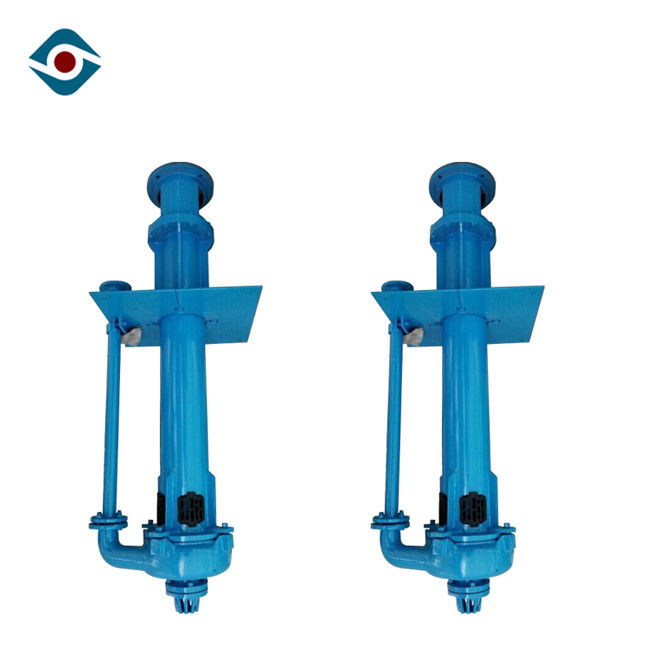

Bomba abrasiva submergível centrífuga vertical da pasta do forro de borracha para a pedra saliente da mina
Estrutura
Características
As bombas submersas ZJL-séries do A. são bomba centrífuga vertical da pasta, usada geralmente para transportar a partícula abrasiva, grosseira, pasta da concentração alta.
B. Não precise nenhuma água do selo do eixo e do selo do eixo, nas insuficientes condições que inaladas do volume podem igualmente trabalhar normalmente.
C. o corpo de bomba é feito do metal deoposição. O impulsor é feito do metal ou da borracha desgaste-resistente, poliuretano. As bombas submersas parte no líquido com forro de borracha, elas são tudo aplicáveis transportar a pasta corrosiva.
D. A construção do rolamento do guia é adicionada à bomba com base na bomba padrão, assim que a bomba é com ambos uma operação mais constante e uma escala mais larga da aplicação, mas a água de nivelamento deve ser unida ao rolamento do guia.
Escala de dados
Diâmetro: 200mm~470mm
Cabeça: 4 ~ 60 m
Capacidade: 6 ~ ³ /h de 364m
Tamanho da descarga: 40mm~200mm
Tamanho da entrada: 50mm~250mm
NPSH: 1.4m~3.5m
Parâmetro técnico
|
Modelo
|
Desempenho claro da água |
Motor de apoio
|
|||||
|
Velocidade de gerencio n |
Fluxo Q |
Cabeça H |
Poder do eixo Pa |
eficácia η |
|||
| r/min | (³ de m /h) | m | quilowatt | % | |||
|
150ZJL-A35 |
980 |
198 | 17,9 | 15,3 | 63,1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13,2 | 17,5 | 68,1 | ||||
| 364 | 12,1 | 18,0 | 66,8 | ||||
|
730 |
147 | 10,0 | 6,3 | 63,1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7,3 | 7,2 | 68,1 | ||||
| 271 | 6,7 | 7,4 | 66,8 | ||||
|
590 |
119 | 6,5 | 3,3 | 63,1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4,8 | 3,8 | 68,1 | ||||
| 219 | 4,4 | 3,9 | 66,8 | ||||
|
100ZJL-A36 |
1480 |
113 | 51,1 | 32,1 | 54,1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42,2 | 39,4 | 58,9 | ||||
| 239 | 34,1 | 45 .1 | 54,2 | ||||
|
970 |
76 | 22,9 | 9,6 | 54,1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18,9 | 11,8 | 58,9 | ||||
| 160 | 15,3 | 13,5 | 54,2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46,8 | 26,8 | 52,6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41,6 | 31,0 | 56,5 | ||||
| 157 | 36,5 | 33,2 | 52,3 | ||||
|
970 |
42 | 16,8 | 5,5 | 52,6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12,4 | 7,1 | 56,5 | ||||
| 122 | 8,4 | 8,7 | 52,3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52,3 | 23,1 | 42,7 |
Y225S-4 V1 380V 37kw |
|
| 97 | 45,8 | 26,4 | 45,8 | ||||
| 120 | 43,4 | 28,8 | 45,6 | ||||
|
970 |
50 | 23,4 | 6,9 | 42,7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20,5 | 7,9 | 45,8 | ||||
| 80 | 19,4 | 8,6 | 45,6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34,7 | 8,2 | 43,7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31,9 | 9,7 | 51,9 | ||||
| 98 | 26,0 | 13,4 | 51,7 | ||||
|
960 |
25 | 14,8 | 2,3 | 43,7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13,6 | 2,7 | 51,9 | ||||
| 64 | 11,1 | 3,7 | 51,7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58,3 | 16,5 | 29,9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19,1 | 34,1 | ||||
| 65 | 37,9 | 22,1 | 30,3 | ||||
|
970 |
21 | 25,4 | 4,9 | 29,9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22,2 | 5,5 | 34,1 | ||||
| 43 | 16,5 | 6,4 | 30,3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42,7 | 15,7 | 31,2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37,8 | 18,7 | 39,4 | ||||
| 85 | 29,3 | 20,7 | 33,5 | ||||
|
970 |
24 | 19,1 | 4,7 | 31,2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16,9 | 5,6 | 39,4 | ||||
| 57 | 13,1 | 6,2 | 33,5 | ||||
|
50ZJL-A20
|
1440 |
17,1 | 10,7 | 1,4 | 34,9 |
Y112M-4 V1 380V 4kw |
|
| 24,7 | 9,2 | 1,6 | 38,6 | ||||
| 38,0 | 6,0 | 2,0 | 31,2 | ||||
|
910 |
10,8 | 4,3 | 0,4 | 34,9 |
Y90L-6 V1 380V 1.1kw |
||
| 15,6 | 3,7 | 0,4 | 38,6 | ||||
| 24,0 | 2,4 | 0,5 | 31,2 | ||||
|
40ZJL-A35
|
1470 |
23,7 | 42,9 | 12,8 | 27,3 |
Y180L-4 V1 380V 22kw |
|
| 42,3 | 34,3 | 13,7 | 33,8 | ||||
| 47,6 | 30,5 | 14,1 | 28,1 | ||||
|
970 |
15,8 | 19,2 | 3,8 | 27,3 |
Y160M-6 V1 380V 7.5kw |
||
| 28,3 | 15,3 | 4,1 | 33,8 | ||||
| 31,8 | 13,6 | 4,2 | 28,1 | ||||
|
40ZJL-A25
|
1440 |
10,1 | 21,5 | 2,3 | 26,1 |
Y132S-4 V1 380V 5.5kw |
|
| 18,4 | 19,0 | 2,6 | 36,6 | ||||
| 22,9 | 16,8 | 2,8 | 37,6 | ||||
|
910 |
6,6 | 9,2 | 0,6 | 26,1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8,1 | 0,7 | 36,6 | ||||
| 14,9 | 7,2 | 0,7 | 37,6 | ||||
|
40ZJL-A21
|
1440 |
9,5 | 17,0 | 1,6 | 27,9 |
Y112M-4 V1 380V 4.0kw |
|
| 20,3 | 15,3 | 2,0 | 42,4 | ||||
| 25,9 | 14,1 | 2,2 | 44,6 | ||||
|
910 |
6,0 | 6,8 | 0,4 | 27,9 |
Y90L-6 V1 380V 1.1kw |
||
| 12,8 | 6,1 | 0,5 | 42,4 | ||||
| 16,4 | 5,6 | 0,6 | 44,6 | ||||
Material
| Descrição | Material padrão | Opções materiais |
| Eixo | Aço 4140 suave | Disponível a pedido |
| Alojamento de rolamento | Ferro fundido | |
| Coluna | Aço suave | |
| Filtro superior | Borracha | Ferro fundido |
| Abaixe o filtro | Ferro fundido | |
| Forro traseiro | Ferro do branco de 27% Chrome | |
| Embalagem da bomba | Ferro do branco de 27% Chrome | Ferro branco alinhado borracha |
| Impulsor | Ferro do branco de 27% Chrome | Borracha |
| Tubulação de descarga | Aço suave | Composto alinhado borracha do aço suave |
| Placa de adaptador | Aço suave |
