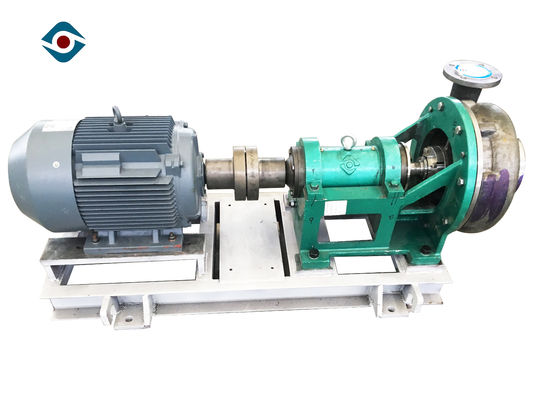

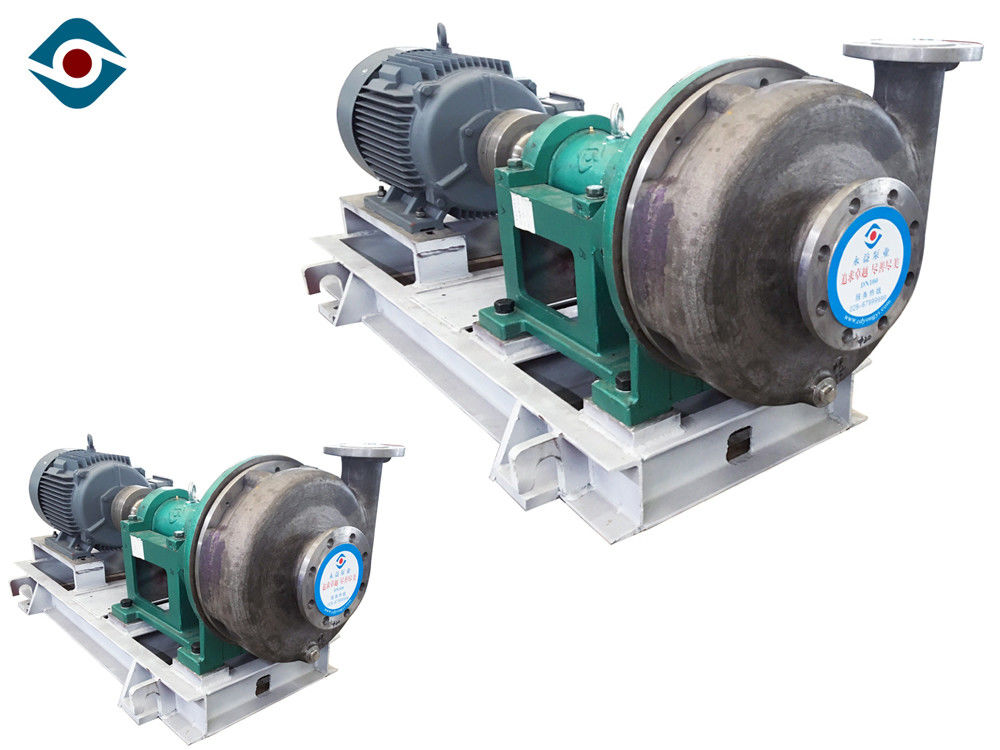

Da bomba ácida elétrica de transferência da indústria química poder máximo horizontal 50hp do motor

Da bomba ácida elétrica de transferência da indústria química poder máximo horizontal 50hp do motor

Resuma:

1. Conformação ao RUÍDO 24256/ISO 2858

2. Bombas centrífugas resistentes à corrosão horizontais

3. Canal de fluxo espaçoso do impulsor

4. A parte traseira retira o projeto

5. Lâmina traseira

6. Tipos variáveis de selo do eixo, de selo embalado ou mecânico da glândula

Características

Uso

indústria 1.Chemical: Uma bomba resistente do processo industrial é usada na indústria de processo químico.

2. Adubo: As bombas industriais do adubo trazem a facilidade e a precisão ao negócio agrícola.

3. Polpa e papel: Na polpa e na indústria de papel, as bombas do estoque de papel são usadas.

4. Metal: As bombas do processo encontram a aplicação em indústrias de metal básicas.

Dados técnicos

1. Capacidade: 8 ~ ³ /h de 800 m
2. Cabeça: 10 ~ 90 m
3. Eficiência máxima: 70%
4. Diâmetro: 200mm~470mm
5. RPM: 1450 r/min
6. Material: Metal (de acordo com condições de trabalho)

Detalhe do projeto

Suporte do corpo do rolamento: O suporte do corpo do rolamento da bomba de WD é estrutura do quadro do ferro fundido (HT200, HT250) com suficiente rigidez e determinada absorção de choque, seu papel é apoiar o corpo de bomba e o corpo do rolamento.

Corpo do rolamento: O corpo do rolamento equipado com os rolamentos do rolamento para apoiar as forças radiais e axiais do eixo da bomba. A bomba de WD é equipada com os dois rolamentos de esferas angulares do contato da única fileira no lado do acoplamento para suportar forças axiais e radiais. Um rolamento de rolo cilíndrico da única fileira é montado no lado da bomba para suportar forças radiais. Uma água 316L que retém a placa é colocada na parte frontal da glândula do rolamento dianteiro para impedir que os meios ou o outro líquido incorporem o rolamento dianteiro.
