Detalhes do produto:
Condições de Pagamento e Envio:
|
| Fluxo: | 4 ~ ³ /h de 3000 m | Cabeça máxima: | 130 M |
|---|---|---|---|
| cor: | Personalizado | Teoria: | Bomba da pasta |
| Destacar: | bomba centrífuga horizontal da pasta,bomba industrial da lama |
||

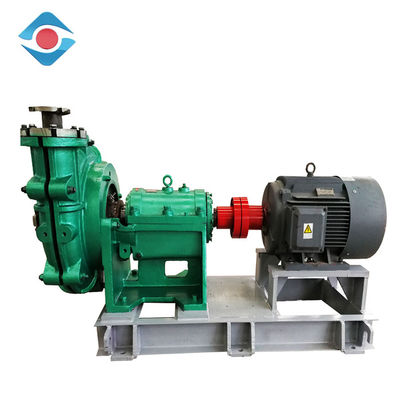

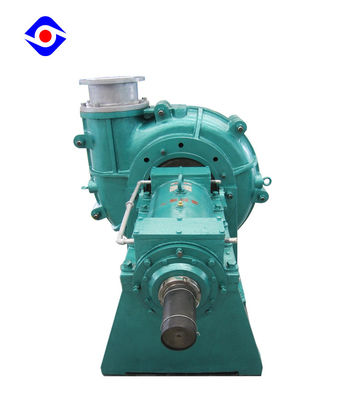

Bomba rachada horizontal resistente personalizada da pasta do caso para a dragagem de mineração do cascalho da areia
Escala do parâmetro
| Cabeça | 10 ~ 130 m |
| Capacidade | 4 ~ ³ /h de 3000 m |
| Tamanho da descarga | 20mm~350mm |
| Tamanho da entrada | 32mm~400mm |
| Eficiência máxima | 70% |
| NPSH | 0m~3m |
| Poder máximo permissível do motor | 315 quilowatts |
| Diâmetro | 200mm~470mm |
Princípio de funcionamento
As peças de funcionamento principais da bomba da pasta são o impulsor e a embalagem da bomba, o impulsor é ficada no eixo da bomba, e na prima - motor conectado em um todo. As lâminas do impulsor forçam o líquido para girar. Ao mesmo tempo, o fluxo do líquido do centro à borda do impulsor sob a ação da força com inércia flui fora do impulsor na alta velocidade, na câmara de pressão, e através do difusor para descarregá-la então, este processo é chamado o processo pressurizado da água. Na borda do fluxo fluido do impulsor, uma área da baixa pressão é formada no centro do impulsor. Quando tem bastante vácuo, o líquido entra no impulsor através da câmara da sução sob a pressão lateral da sução (pressão geralmente atmosférica), que é chamada o processo da absorção. Enquanto o impulsor gerencie continuamente, o líquido está descarregado e inalado continuamente para formar o trabalho contínuo.
Parâmetro técnico
|
Modelo |
Desempenho claro da água |
||||
|
Fluxo Q
|
Cabeça |
Velocidade de gerencio n |
Poder (Pa) do eixo |
Η da eficácia |
|
|
(³ de m /h) |
m |
r/min |
quilowatt |
% |
|
|
300ZJ (G) - I-A |
704-2333 |
30.6-80 |
490-980 |
135-505 |
66-81 |
|
250ZJ (G) - I-A |
405-1480 |
29.1-128.7 |
730-980 |
58.3-652 |
54-76.9 |
|
200ZJ (G) - I-A |
256-976 |
28-133.7 |
730-980 |
60.3-448.1 |
50-79.6 |
|
150ZJ (G) - I-A |
164-600 |
19.4-91.2 |
730-980 |
15.8-161.5 |
46.1-74.6 |
|
100ZJ (G) - I-A |
86-360 |
16-100.2 |
980-1480 |
6.7-105.5 |
58.7-70.4 |
|
80ZJ (G) - I-A |
60-242 |
15.7-109.8 |
980-1480 |
5.5-115.9 |
38.8-66.7 |
|
65ZJ (G) - I-A |
28-69 |
11.2-34.8 |
960-1460 |
1.7-10.8 |
54.2-63.5 |
|
50ZJ (G) - I-A |
31-111 |
34.3-110.7 |
970-1480 |
9.7-66.9 |
12.2-45.1 |
|
40ZJ (G) - I-A |
9-23 |
9.1-44.6 |
1400-2900 |
0.3-4.7 |
33.2-52.4 |
Estrutura
Característica
Aplicação
1) usado na planta de concentração para transportar a pasta e as pedras salientes do concentrado
2) usado para transportar o meio na planta carbonosa
3) usado para transportar a pasta que é fácil de se cristalizar na alta temperatura na planta de alumínio
4) usado para transportar a pasta na planta do cimento
Dimensão da instalação
Única base
Compartilhando da base
